高壓放大器
High voltage amplifier

AJ4系列

AJ4系列四象限高壓放大器，輸出電壓0～±20kVDC或AC峰值可選，最大輸出功率400W，適用于工業和科學研究等領域的高壓同相功率放大器。采用全固態設計，具有高壓擺率、寬帶寬和低噪聲等特點。四象限有源輸出可在整個輸出電壓范圍內對無功負載或電阻負載實現吸收或提供電流。


產品特點

?用于驅動電容性負載的四象限輸出

?高精度閉環系統

?短路保護

?全固態設計，免維護操作

?穩定的直流輸出，適用于可編程電源

?低輸出噪聲，實現超精確輸出


典型應用

靜電偏轉、電泳、電流變液、電光調制、材料極化、交流或直流偏置、離子束轉向、粒子加速器、質譜儀、材料表征、鐵電體、大氣等離子體、介質阻擋放電。


主要參數

?輸出電壓范圍：0～±20kVDC或AC峰值

?輸出電流范圍：0～±20mA DC或AC峰值

?壓擺率：大于450V/us

?大信號帶寬(1%失真)：大于3.75kHz

?大信號帶寬(-3dB)：大于5.2kHz

?直流電壓增益：2000V/V

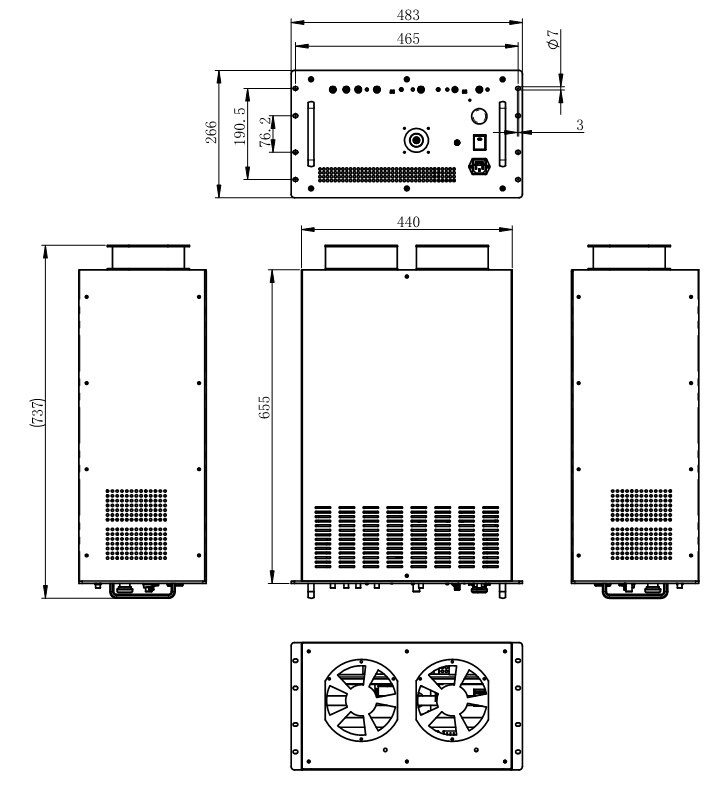

外形結構及尺寸


Q1系列（A型殼體）

規格說明


供電電源
功能說明
供電電壓 工廠設置180～250V AC或104V～127V AC，頻率48～63Hz 高壓啟停: Local 獨立按鈕開關
高壓啟停: Remote TTL高電平(或浮空)時高壓輸出關閉，TTL低電平時高壓輸出開啟
放大器參數
輸出電壓范圍 0～±20kV DC或AC峰值 Dynamic Adjustment 電位器用于優化不同負載時的動態響應
輸出電流范圍 0～±20mA DC或AC峰值 Current Limit/Trip 撥動開關用于選擇輸出限流或過流觸發關閉，電位器用來設置限流或過流關閉的電流門限，0到±20 mA
輸入電壓范圍 0～±10V DC或AC峰值
輸入阻抗 25kΩ
直流電壓增益 2000V/V Out of Regulation Status 當放大器無法產生所需的高壓輸出時，如在電流限制或負載短路條件下，指示燈亮并輸出TTL低電平
直流電壓增益精度 優于0.1%(滿度值)
直流失調電壓 小于±2V
輸出噪聲 小于1.5Vrms Trip Status 當輸出電流超過觸發門限、高壓電源故障或放大器頂蓋被打開而導致高壓輸出禁止時，指示燈亮并輸出TTL低電平
壓擺率 大于450V/us (典型值10%～90%)
大信號帶寬(-3dB) DC～5.2kHz
大信號帶寬(1%失真) DC～3.75kHz Fault Status 當故障狀態超過500毫秒時，由BNC連接器提供TTL低電平
小信號帶寬(-3dB) DC～20kHz
穩定性 結構參數
時漂 小于50ppm/h，非累計 外形尺寸 266mm(高)×483mm(寬)×655mm(深)
溫漂 小于100ppm/℃ 重量 -
電壓監測 BNC連接器 放大器輸入、電壓監測、電流監測、遠程高壓開/關、Out of Regultaion狀態、故障/觸發關閉狀態
監測比 1.430555556
直流監測精度 優于0.1%(滿度值)
直流失調 小于±2mV 工作環境
輸出噪聲 小于10mV rms 溫度 0～40℃
輸出阻抗 47Ω 相對濕度 小于85%
電流監測 海拔高度 低于2000米
監測比 0.5V/mA 配件
直流監測精度 優于1%(滿度值) 使用說明 1份
直流失調 小于±10mV 高壓輸出連接線 1根
輸出噪聲 小于30mV rms BNC連接線 1根
輸出阻抗 47Ω 電源線 1根

產品圖片
